Notes techniques sur le capteur gamma
Cet article présente un aperçu du fonctionnement, de la précision et de la fiabilité du capteur Gamma de Blackline Safety.
Présentation générale

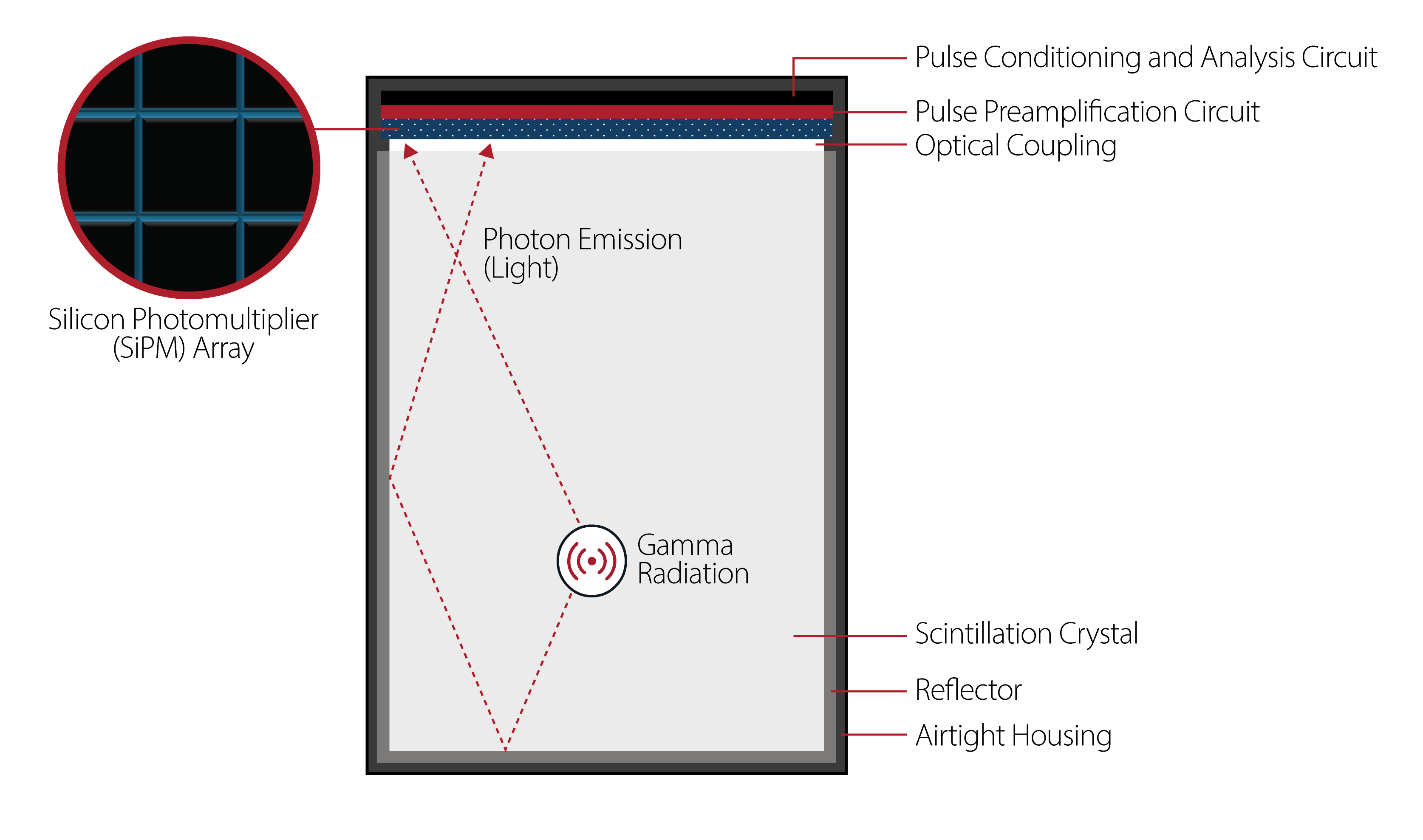

Le capteur gamma détecte le rayonnement gamma à l’aide d’un détecteur à cristal de scintillation intégré à un photomultiplicateur au silicium (SiPM). Le détecteur à cristal de scintillation est un grand cristal dopé au Nal (TI) (1,5 pouce sur 1,5 pouce), qui est très sensible aux rayons gamma et supporte des taux de comptage de photons élevés. Le matériau, la taille et la géométrie du cristal déterminent la sensibilité et la précision du détecteur.
Les photons de rayonnement gamma traversent généralement la plupart des matériaux, mais lorsqu'un photon entre en collision avec un cristal à scintillation, celui-ci émet de la lumière visible. Le SiPM détecte cette lumière et la convertit en un signal électrique, qui est ensuite amplifié et enregistré.
Des concentrations plus élevées de photons gamma augmentent la probabilité de ces collisions, ce qui entraîne davantage d'émissions lumineuses et des signaux plus intenses. Grâce à l'étalonnage en usine du dispositif EXO Gamma à l'aide de sources radioactives connues, les mesures peuvent être exprimées en unités standard, telles que les sieverts ou les rem par heure.
Positionnement du dispositif
Les sources gamma émettent un rayonnement dans toutes les directions. L'EXO 8 Gamma étant plus sensible aux rayons gamma provenant de l'avant de l'appareil, vous devez orienter celui-ci vers la zone que vous surveillez. L'appareil peut tout de même détecter avec précision les rayons gamma provenant d'autres angles, mais sa sensibilité à ces rayons est moindre à l'arrière de l'appareil, car les photons sont atténués par la densité du bloc-batterie.
Précision du capteur
Portée de fonctionnement
Ce capteur présente une large plage de températures de fonctionnement et d'humidité relative, ce qui le rend adapté à divers environnements.
-
Température : de -20 °C (-4 °F) à 50 °C (122 °F)
-
Humidité : de 0 % à 93 % d'humidité relative
-
Indice de protection IP66
Portée de détection
-
Plage de débit de dose : de 0,01 à 2 000 µSv/h (de 1 à 200 000 µRem/h)
-
Énergie photonique du rayonnement incident : de 200 keV à 6 MeV
-
Étalonné par rapport au Cs-137 (662 keV)
-
Compensation du gain sur toute la plage de températures de fonctionnement : ±10 %
Fiabilité des capteurs
Certains facteurs peuvent avoir une incidence sur les performances du capteur gamma, ce qui peut nuire à sa précision et à sa fiabilité.
-
Sensor drift: < 1%, short and long term
-
Changements rapides de température : peuvent entraîner une augmentation des erreurs de détection des rayons gamma, telles que des mesures de rayonnement inexactes, qui apparaissent comme trop élevées ou trop faibles.
L'utilisation ou le stockage du capteur en dehors de la plage spécifiée peut l'endommager de manière irréversible.
Étalonnage et test de fonctionnement
Le capteur gamma ne nécessite aucun étalonnage. L'EXO 8 Gamma est étalonné en usine et prêt à l'emploi dès sa réception.
Le capteur gamma ne nécessite pas de test de fonctionnement, mais celui-ci peut être effectué à titre de contrôle de fiabilité. Vérifiez la législation en vigueur dans votre pays avant de procéder au test de fonctionnement afin de déterminer le type et la taille de la source de contrôle appropriés.
Pour effectuer un test de fonctionnement, placez une source de contrôle (le Cs-137 est la norme) à proximité de l'appareil et vérifiez que le débit de dose affiché augmente.
Veuillez vous adresser à votre service local chargé de la santé et de la sécurité ou à un spécialiste en hygiène du travail pour obtenir de plus amples informations et des conseils adaptés à votre site.
