Normales Stromversorgungsverhalten der Port-Pins (Stromversorgung wird bei Auslösung durch ein Ereignis aktiviert)

Der normale (nicht ausgelöste) Zustand der an den Pins der Anschlüsse anliegenden Spannung ist wie folgt (Abbildung B):

• Der Schalter zwischen PIN 1 (für die Stromversorgung durch ein externes Gerät) und Masse ist offen.

• Der Schalter zwischen der 18-V-Stromversorgung und Pin 3 ist offen (keine Spannung an Pin 3).

• Es wird zwischen einer 3,2-V-Stromversorgung und einem offenen PIN 4 umgeschaltet (keine Spannung an PIN 4).




Wenn der Port durch ein EXO-Ereignis ausgelöst wird, werden die Schalter gemäß den folgenden Bedingungen aktiviert (Abbildung C):

• Der Schalter zwischen PIN 1 (für die Stromversorgung durch ein externes Gerät) und Masse ist geschlossen.

• Wenn der Schalter auf 18 V umgeschaltet wird und Pin 3 geschlossen ist (wodurch an Pin 3 eine Spannung von 18 V Gleichstrom anliegt).

• Umschaltung zwischen 3,2-V-Stromversorgung und geschlossenem Pin 4 (Anlegen von 3,2 V Gleichstrom an Pin 4).




Option zur Portumkehr (Stromversorgung bei Auslösung durch ein Ereignis unterbrechen)

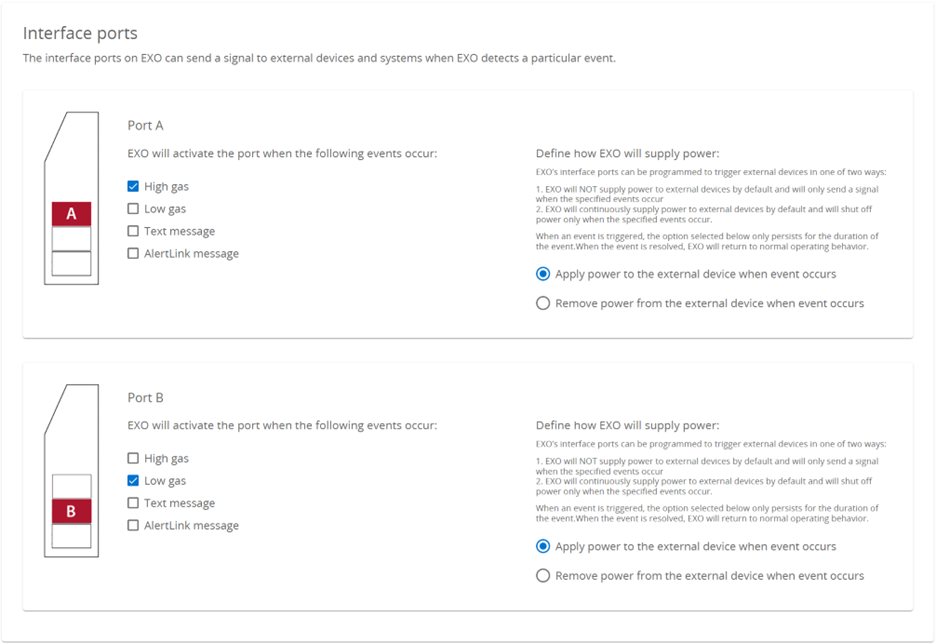

In Ihrem EXO-Konfigurationsprofil in Blackline Live können Sie dieses Switch-Verhalten umkehren. Für jeden Port kann die Option zur Portumkehr unabhängig konfiguriert werden.

Bei der Option „invertiert“ sind im Normalzustand (nicht ausgelöster Zustand) alle Schalter an allen Pins geschlossen, wie in Abbildung C dargestellt. Bei Auslösung des Ereignisses kehren sich die Pin-Zustände um und gehen in die in Abbildung B dargestellten offenen Positionen über.

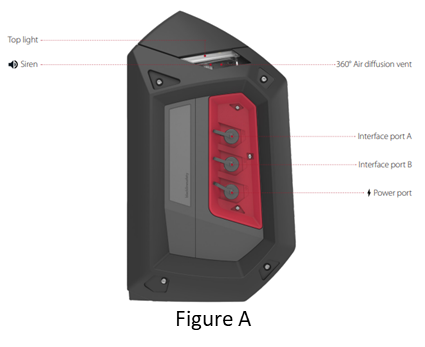

Mit dieser Option können Sie die Normal- und Auslösebedingungen für die Anschlüsse A und B festlegen, je nachdem, ob Ihr Fail-Safe-Modus bei Stromversorgung oder bei fehlender Stromversorgung an diesen Pins aktiviert werden soll.
